PC parkunk növekedtével nagyobb hálózati sávszélességet érhetünk el, ha nem egy olcsó HUB-ot alkalmazunk...
A hálózati eszközök
beüzemelésétől egyáltalán nem kell félni. Most a Switch-el ismerkedhetünk meg
(dióhéjban).
Mindez UTP közösítést
illetve szétosztást valósít meg. Ha csak két gépet szeretnénk összekötni, akkor
elegendő egy úgynevezett crosslink kábel (UTP). Ha ennél több gépet szeretnénk
a "buliba" bevonni, akkor normál esetben egy HUB szükséges. A HUB arra jó, hogy
a gépektől/eszközöktől érkező vezetékeket (UTP) egy csomópontba közösítse. Ha
egy gép a másikkal szeretne kommunikálni, akkor az adat csomag először "elmegy"
a HUB-ig és a HUB minden bekötött portján ezt kiadja.
Könnyebb beláthatjuk,
hogy így olyan vezetékeken is hatalmas lehet az adatforgalom (a sávszélesség
csökken), melyen olyan eszközök vagy számítógépek csatlakoznak, melyek nem érintettek
közvetlenül a két másik gép adatátvitelében. Így néhány nagy adatforgalmat bonyolító
gép olyanok elől von el sávszélességet, amire nem is igazán lenne szükség.

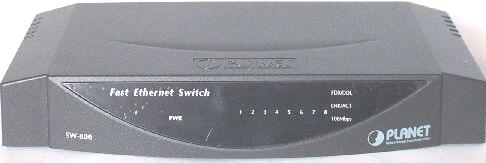

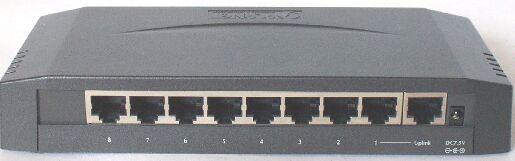

Nézzük a Planet 8
portos Switch-ét (SW-800):

Ez tulajdonképpen
egy okos HUB. Ugyanis szűri a csomagokat és azokra a portokra nem teszi rá az
adatokat, melyeken olyan gépek "lógnak", melyeknek semmi közük az adott csomaghoz.

Nagy vonalakban a
dolog úgy működik, hogy ha egy portán beérkezik egy csomag, akkor annak fejlécéből
megpróbálja kideríteni, hogy melyik portján lóg a címzett. Ezt egyszerűen lekérdezi.
Ha megtalálta, akkor ezt az információt elteszi egy dinamikusan frissülő regiszterbe.
Abban az esetben,
ha nem találja meg, hogy melyik portján van a címzett, akkor a csomagot egyszerűen
továbbküldi a kitüntetett úgynevezett Uplink portján. Ha erre a portra más hálózati
eszköz csatlakozik, mondjuk ismételten egy Switch, akkor újabb keresés indul
meg a címzett felkutatása céljából...
Igazából itt nincs
mit konfigurálni, csupán a tápegységet csatlakoztatni kell, bedugni egy rakás
UTP kábelt és ezek után működnie kell...
UTP kábel bekötés:
"egyenes"
bekötés (párok)
|
"cross" bekötés
(párok)
|
1. kivezetés
|
1. kivezetés
|
1. kivezetés
|
3. kivezetés
|
2. kivezetés
|
2. kivezetés
|
2. kivezetés
|
6. kivezetés
|
3. kivezetés
|
3. kivezetés
|
3. kivezetés
|
1. kivezetés
|
6. kivezetés
|
6. kivezetés
|
6. kivezetés
|
2. kivezetés
|
