A Zalman hűtők elsősorban a megdöbbentő alakjukkal hívják fel magukra a figyelmet. Közös jellemzőjük, hogy a hűtőhöz nagyon sok alkatrész (csavar stb.) jár, a hűtők rögzítése is nagyon érdekes...

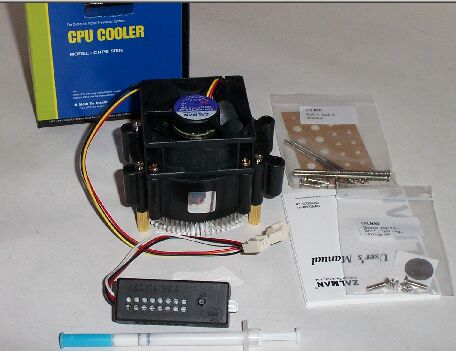

A következő képen a Zalman CNPS5001-AL hűtőjét és tartozékait láthatjuk (a hűtőt a Tigra Computer biztosrorra):

A jelülésben az AL az alumíniumra utal. Ebből arra is következtethetünk, hogy más, esetleg jobb tulajdonságokkal rendelkező fémből is készítenek ilyen hűtőt. Nos ez így is van a CU jelzésű hűtőelemei rézől vannak.

Nézzük mit is rejt a doboz:

További jellemzők:

Egy kis előtét adapter jár a hűtőhöz, ezen egy potenciométert találunk, így kedvünk szerint beállíthatjuk a ventilátor fordulatszámát bizonyos határok közt. A gyártó adatai szerint 1900 és 4500 RPM közötti értékek lehetnek. A tesztelés során 2899 és 4964 közötti fordulatszámokat lehetett beállítani. Ez az érték nagyon függ, hogy a tápegység 12 Voltja mennyire 12 Volt valójában.

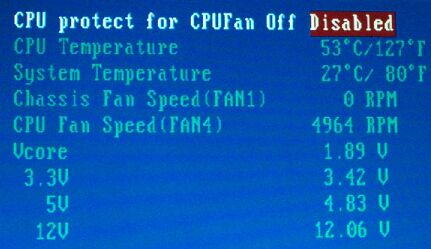

Látható, hogy 12.06 Volt esetén jött ki ez a 4964-es érték, de ez nyilván nem a 60mV többletfeszültségből adódott. Már itt is látszik a CPU hőmérséklete. Nyílván ez egy kulcsfontosságú pont. Így nézzük ennek a tesztjét. KG7+1.33GHz AMD Thunderbird párosítás esetén:

A tesztgép processzora 1.33GHz helyett először 1.5 GHz-es járt. A bekapcsolás után alig egy perccel készült a feni kép a hőmérséklet folyamatosan emelkedett, de ez még nem volt olyan sok, hogy ne próbáljam meg az operációs rendszer betöltését. Végül ez kudarccal zárult, mert túlmelegedett a CPU, így végül 1.33GHz-en és alapfeszültségen néztem a hőmérséklet alakulását.

Mindez az előbb említett majdnem 5000-es fordulatszámon. Kipróbáltam tényleg hatásosan csendesíthető a kis adapterrel a ventilátor, de nem ilyen "kazán" CPU esetén. 3000-es fordulatszámon üresjáratban is pillanatok alatt 60 fok fölé ment a CPU hőmérséklet, de még itt is stabil volt a rendszer.

A gyártó megadta a hűtő termikus ellenállását. Ezek szerint a legrosszabb eset (halk üzem esetén) 0.4 K/W és a maximális fordulatszám esetén 0.27 K/W. Az 1.33GHz-es AMD maximum 70 Wattal fűt, így az azt jelenti, hogy 0.4*70 azaz 28 fokkal lesz melegebb a CPU tetején lévő alumínium rész. Így az 24 fokos szobában 52 fokot jelent. Azt tudnunk kell, hogy a CPU mag belül a hűtőjénél 10-12 fokkal is melegebb lehet ilyen teljesítmény esetén. Ebből máris 62-64 fokos hőmérséklet adódik. 0.27*70 esetén majdnem 19 fok adódik, ami az előző számítást figyelembe véve 9 fokkal alacsonyabb CPU hőmérsékletet biztosít, így 53-55 fokra számíthatunk.

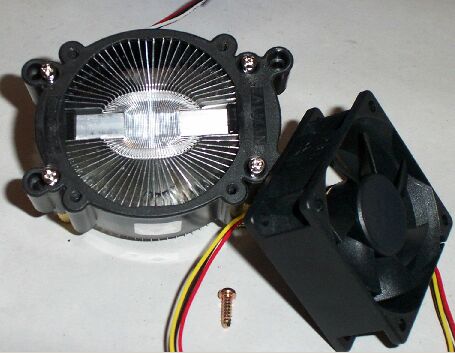

A kb. százezer négyzetmilliméteres hűtőfelülete teljesen átlagos. Érdekes módon a ventilátor nem fújja, hanem szívja a levegőt a hűtőbordáról. A ventillátor alatt ezt láthatjuk:

Nagyon ravasz a felépítése. A hűtőlapokat két irányból egy-egy alumínium tömbbel jó erősen összenyomták, majd két átmenő csavarral összefogták. Ezeknek a csavaroknak a végi a hűtő oldalán vannak, eszünkbe ne jusson meglazítani, mert széthullanak a lapok. Amikor összepréselik két irányból a lapok közepét nagyon göröngyös felölet adódik, így a CPU mag nem tudná átadni a hőt. Ezért a préselés után síkba marják, és ezzel a mart felülettel érintkezik majd a mag, ez már tényleg sima (fényes). (Ezért nem szabad a két oldalsó csavart meglazítani, mert ha elmozdulnak a lapok, akkor oda a sík felület.

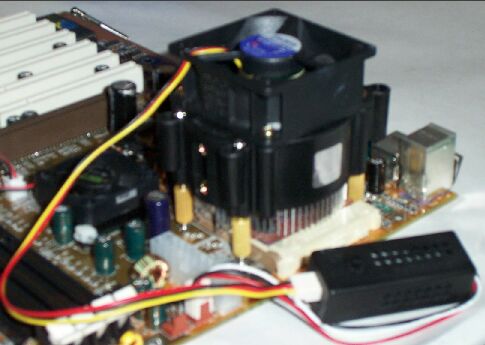

Csak Socket 463 (AMD) vagy Socket 423 (Pentium 4) esetén alkalmazható, mert a hűtőt a CPU foglalat körül található lyukak segítségével lehet rögzíteni. Mivel ezek a lyukak P4 és AMD esetén nincsenek azonos pozícióban, így a hűtőn mindkét lyuktávolságra felkészítették (Ezért mellékelnek különböző hosszúságú csavarokat.)

A hűtő rögzítése olyan, hogy a CPU-t lehetetlen lesarkazni. Ezt rugóval oldották meg, nem a hűtőt csavarozzuk az alaplapra, hanem négy menetes csődarabot. Ezekhez kapcsolódik a rugók, ami végülis rászorítja a magra a hűtőt.

Összefoglalva: csendes hűtéssel láthatjuk el a CPU-t, de nagyteljesítményű processzor esetén a csend és a jó hűtőképesség egyáltalán nem egyszerű. P4-es esetén a gyártó 2GHz-ig javasolja, AMD esetén 1.5GHz-ig. A nagyon magas CPU hőmérséklet egyáltalán nem kedvező. Mondjuk azt nem értem miért nem tűnt fel a gyártónak, hogy kisebb a hűtő hőátvevő felülete, mint a P4-es fémsapkája…. A teszt alapján, ha nyáron is stabilan szeretnénk használni a gépünket, akkor AMD-nél maximum 1-1.1GHz-ig P4 és csak a legkisebb P4-es processzorok eseten alkalmazzunk.
