Egy Ti200-as videokártyára olyan vízhűtést szereltem, amivel a "kis" Ti200-as könnyedén lekörözi a Ti500-at (overclock), sőt nagyjából úgy teljesít, mint egy Ti4200-as videokártya...

Most nagyon durva dolgok következnek, ugyanis egy közel 0.5kWatt teljesítmény felvételű peltier hűtőmodult rákötöttem a videokártya hűtőjére. Már most szögezzük le, hogy a bemutatott kísérletnek nincs túlságosan nagy értelme, mert csak a hűtőrendszer olyan költséges, hogy az áráért azonnal odaadnák bármelyik boltban a legerősebb videokártyát, ami tuning nélkül is jobban teljesít.

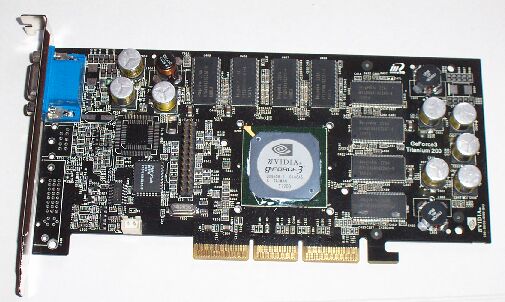

Egy Inno3D Geforce 3 Ti200-as videokártyát szerettem volna egy Ti4200-as szintjére felhozni.

Néhány "kisebb" Geforce 2-es videokártya:

Jellemző	Geforce2 Pro	Geforce2 Titanium	Geforce2 GTS	Geforce2 MX (NV11)
Grafikus chip sebessége	220 MHz	250 MHz	200 MHz	175MHz
Memória frekvencia	400 MHz	400 MHz	333 MHz	166 MHz
Fill Rate	880 Mpixel/s	1000 Mpixel/s	800 Mpixel/s	700 MPixel/s
Memória sávszélesség	6370 MB/s	6400 MB/s	5300 MB/s	2700 MB/s

A Geforce 3-as széria:

Jellemző	Geforce3	Geforce3 Ti500	Geforce3 Ti200
Grafikus chip sebessége	200 MHz	240 MHz	175 MHz
Memória frekvencia	460 MHz	500 MHz	400 MHz
Fill Rate	800 Mpixel/s	960 Mpixel/s	700 Mpixel/s
Memória sávszélesség	7360 MB/s	8000 MB/s	6400 MB/s

Míg a Geforce 4:

	MX420	MX440	MX460
GPU órajel	250MHz	270MHz	300MHz
Memória frekvencia	333MHz	400Mhz	550MHz
Memória	64Mbyte	64Mbyte	64Mbyte
Fill rate	500MPixel/s	540MPixel/s	600MPixel/s
Memória sávszélesség	5.4GB/s	6.4GB/s	8.8GB/s
Háromszög/másodperc	31 millió	34 millió	38 millió

Videokártya típusa	GPU órajel	Memória órajel
Geforce 4 Ti4600	300 MHz	650 MHz
Geforce 4 Ti4400	275 MHz	550 MHz
Geforce 4 Ti4200	250 MHz	500MHz

Tehát az Inno3D Ti200 GPU-ja 175MHz-en jár, míg a memóriája 400MHz-en. 4ns-os memóriával szerelik, ez azt jelenti, hogy a DDR miatt elvileg 500MHz-re is képes!

Nos a lépések:

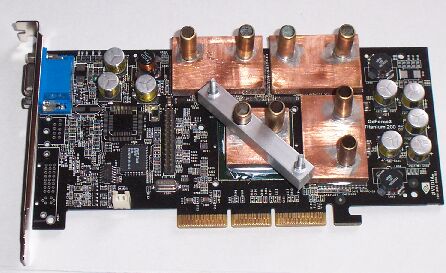

A videokártyáról leszedtem a hűtőbordát és kis méretű vízhűtő blokkokat szereltem a memóriákra és a GPU-ra, így néz ki:

A memóriákra kénytelen voltam ragasztással rögzíteni a hűtőket, míg a GPU-ra egy átlós pánt rögzíti a hűtőt. Hővezető ragasztóhoz a Henkel Magyarország Kft-n keresztül lehet hozzájutni. Bár lehet, hogy ez reklámnak számít, de gondolom hasznos információ. Egyetlen probléma, hogy egy videokártyára valót nem adnak, a legkisebb kiszerelés egy fél kerületnek elég lenne (kb. fél deci).

A GPU hűtőblokk lehetne nagyobb is, de a képen jobb oldalon látható memória hűtőtől a nagyobb nem fért el.

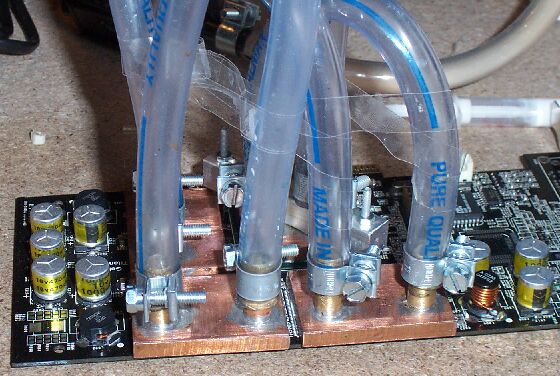

Terminátor formája csak a csövezés után lett:

Néhány helyen cellux segítségével összefogtam a csöveket, bár ez a végén feleslegessé vált, mert a jéghideg folyadék hatására cső olyan kemény lett, mintha fémből lett volna, a világért sem mozdultak volna el.

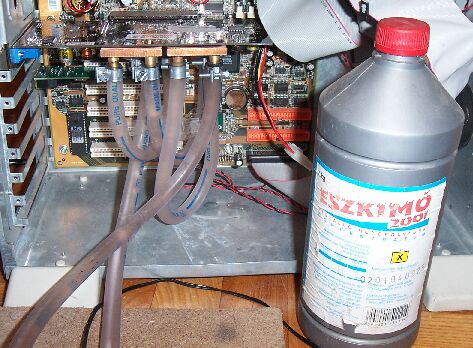

A rendszerbe autóhűtő folyadékot öntöttem, mert a mindjárt látható hűtőmodul akár -30 fokra is képes abban az esetben, ha csak pár Watt fűti a hideg oldalát. És itt most csak a videokártyát hűti a peltier hűtőmodul. Pontosabban a hűtőfolyadékot és ezen keresztül a videokártyát.

A peltier elem nem viccel....

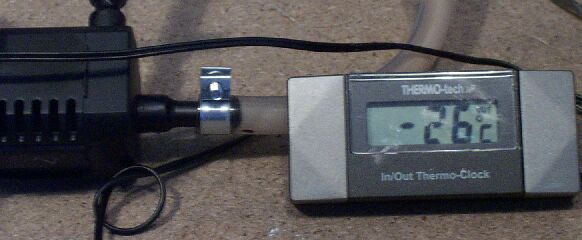

A hűtőrendszernek egyik próbája látható az előző képen. A nagy fehér tömbbe két 248 Watt teljesítmény felvételű peltier elem van, amit a www.datapress.hu -nál szereztem be. Mindez csak akkor ér valamit, ha hőszigetelve van. Lásd fehér kocka. A hőszigetelés:

A hűtőmodulok oldalain vízhűtő blokkok vannak. Ezt az egészet kellett hőszigetelni, ezért beöntöttem poliuretán habba. Mivel így a felülete csúnya lett végül begipszeltem és falfestékkel lefestettem.

A fehér kocka mellett (bal oldalon) az energia ellátást szolgáló transzformátor látható. A peltier elemnek egyenáramra van szüksége (a transzformátor váltót ad ki), így egyenirányító és puffer kondenzátorok is kellenek (a kondenzátor kvázi a hatásfokot javítja, nagyobb lesz a kimeneti effektív feszültség). Ez a képen a két vastagabb kék henger.

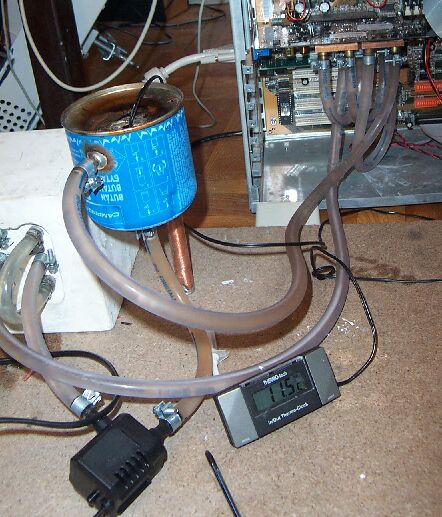

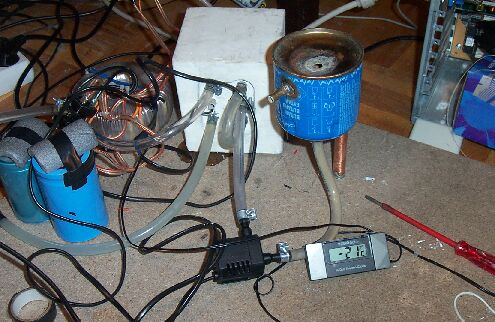

Itt a hideg kör látható. Kezdjük a kékes színű tartállyal. Ennek a tetején van egy lyuk itt töltöttem fel fagyállóval a rendszert. Innen a szivattyú szívó csonkjára érezik a víz. Ezt így érdemes csinálni, mert ha a szivattyú nem tud rákapni a vízre, akkor a keringés sosem indul el. A szivattyú a peltier hűtőmodulba nyomja a fagyálló folyadékot és innen irány a videokártya. Kezdetben nagyon gyorsan hűtötte lefele a folyadékot a modul, ám 6-7 fok környékén a csöveken elkezdett gyöngyözni a víz:

Illetve a videokártya csövein:

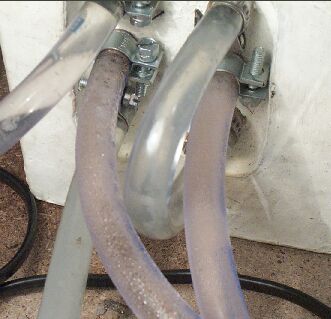

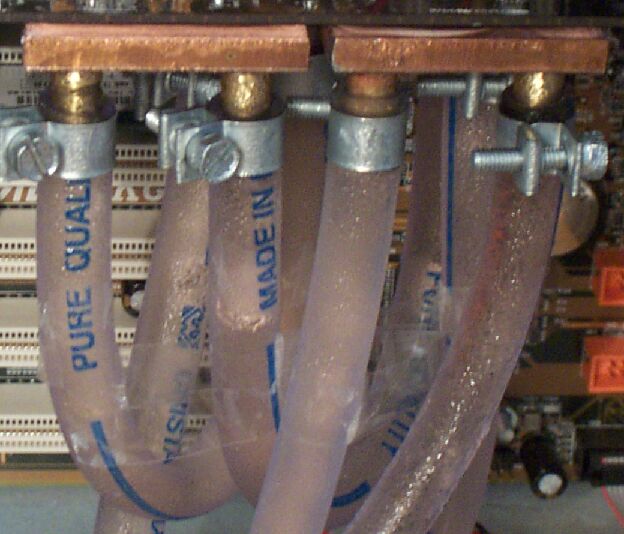

Attól a pillanattól kezdve, hogy gyakorlatilag az összes cső vizes lett a páralecsapódás miatt a hűtés sebessége lelassult és 1-2 fok környékén stabilizálódott a hűtőfolyadék hőmérséklete. Gondolom amíg száraz volt a cső, addig a műanyag jelentett némi hőszigetelés, ráadásul a párakicsapatás komoly energiát emészetfel….

Tudom, nem ártott volna némi hőszigetelés, de ez a hőmérséklet már bőven elég volt ahhoz, hogy a videokártya túloldalán, főleg a GPU mögött megjelenjenek az első kondenzvíz cseppek, így nem láttam értelmét a jobb hűtésnek, első körben elég ennyi is.

Az elsőszámú probléma az volt, hogy a GPU frekvenciát és a memória frekvenciát nem tudtam 220/500 fölé emelni.

A megoldás viszonylag egyszerű.

Első lépés:

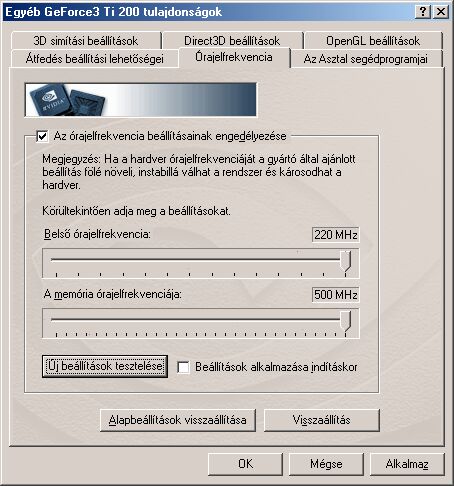

Töltsük le az Internetről a coolbits.reg file-t. Adjuk hozzá az adatbázishoz (pl. Windows Commander és egy enter). A start menü futtatás részébe írjuk be, hogy regedit. Utána: HKEY_LOCAL_MACHINESOFTWARENvidia CorporationGlobal. Itt vagy találunk egy olyan pontot, aminek az a neve, hogy NVTweak vagy nem. Normális esetben megtaláljuk, kattintsuk rá és ha szerencsénk van, akkor a CoolBits sorban 3-as értéket látunk. Ha nem, akkor jobb gombbal kattintsunk rá és írjuk be, hogy 3.

Második lépésben érdemes letölteni az NVmax 4.02-es verzióját. Ezzel az egekbe húzhatjuk az órajelet, csak imádkozni kell, hogy a videokártya bírja majd...

Hogy ne kellejen sokat keresgélni:

CoolBits. reg	letöltés
NVmax 4.02	letöltés

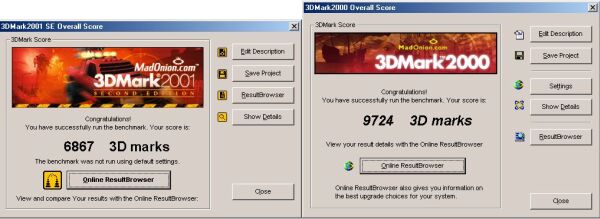

Nézzük az alapesetet, ennyit teljesít a kártya mindenféle tuning nélkül a 3DMark2000 és 2001SE mérései szerint:

Jellemző	Gf3 Ti200 + Detonator 40.72	Gf3 Ti200 + Detonator 30.38	Ti 500	Geforce 3
3DMark Result	9724	9463	10760	10428
CPU Speed	679	681	683	698
Helicopter Low Detail	193.3 fps	193.1 fps	227.4 fps	215.0 fps
Helicopter Medium Detail	144.3 fps	143.4 fps	165.8 fps	159.6 fps
Helicpoter High Detail	77.5 fps	73.9 fps	89.0 fps	83.5 fps
Adventure Low Detail	198.6 fps	182.6 fps	211.3 fps	205.8 fps
Adventure Medium Detail	121.9 fps	120.9 fps	126.1 fps	127.1 fps
Adventure High Detail	75.3 fps	74.4 fps	77.1 fps	77.9 fps
Fill Rate (Single Texturing)	615.7 MTexels/s	615.6 MTexels/s	826.8 MTexels/s	702.7 fps
Fill Rate (Multi Texturing)	1209.4 MTexels/s	1207.2 MTexels/s	1643.9 MTexels/s	1278.0 MTexels/s
High Poligon Count (1 Light)	19438 kTriangles/s	19439 kTriangles/s	23441 kTriangles/s	21888 kTriangles/s
High Poligon Count (4 Lights)	9697 kTriangles/s	9698 kTriangles/s	13228 kTriangles/s	11065 kTriangles/s
High Poligon Count (8 Lights)	5082 kTriangles/s	5082 kTriangles/s	6955 kTriangles/s	5800 kTriangles/s
8MB Texture Rendering Speed	503.5fps	501.1fps	676.3 fps	569.9 fps
16MB Texture Rendering Speed	463.7 fps	466.7 fps	642.6 fps	514.3 fps
32MB Texture Rendering Speed	305.9 fps	312.9 fps	301.0 fps	319.6 fps
64MB Texture Rendering Speed	122.2 fps	153.0 fps	155.0 fps	165.8 fps
Bump Mapping (Emboss, 3 pass)	298.0 fps	297.7 fps	390.1 fps	339.4 fps
Bump Mapping (Emboss, 2 pass)	414.0 fps	413.7 fps	543.9 fps	471.3 fps
Bump Mapping (Emboss, 1 pass)	688.7 fps	688.4 fps	893.9 fps	748.4 fps

3DMark2001 (1024x768/32bit):

Jellemző	Gf3 Ti200 + Detonator 40.72	Gf3 Ti200 + Detonator 30.38	Ti 500	Geforce 3
3DMark Score	6867	6457	7846	7142
Game 1 (Low)	100.9 fps	99.7 fps	125.1fps	111.5 fps
Game 1 (High)	47.7 fps	46 fps	48.2 fps	48.4 fps
Game 2 (Low)	98.6 fps	85.2 fps	115 fps	98.1 fps
Game 2 (High)	55.0 fps	49.5 fps	63 fps	55.9 fps
Game 3 (Low)	111.0 fps	106.8 fps	125.1 fps	117.3 fps
Game 3 (High)	55.1 fps	53.6 fps	60.1 fps	57.6 fps
Game 4	30.3 fps	28.1 fps	38.5 fps	31.7 fps
Fill Rate (Single Texturing)	575.9 MTexels/s	560.5 MTexels/s	766.2 MTexels/s	645.6 MTexels/s
Fill Rate (Multi Texturing)	1199.1 MTexel/s	1150.9 MTexel/s	1585.6 MTexels/s	1226.8 MTexels/s
High Poligon Count (1 Light)	21.5 MTriangles/s	13.7 MTriangles/s	19 MTriangles/s	15.7 MTriangles/s
High Poligon Count (4 Lights)	4.5 MTriangles/s	2.7 MTriangles/s	3.8 MTriangles/s	3.1 MTriangles/s
Bump Mapping	99.7 fps	99.8 fps	124.4 fps	110.5 fps
DOT3 (Bumps M)	89.7 fps	90.8 fps	122.9 fps	106.1 fps
Vertex Shader	50.5 fps	38.6 fps	47.5 fps	42.4 fps
Pixel Shader	66.0 fps	66.1 fps	89.1 fps	75.5 fps
Point Sprites	13.0 MSprites/s	13.0 MSprites/s	17.9 MSprites/s	14.8 MSprites/s

Természetesen az eredmények értékeléséhez nem árt tudni milyen gépet használtam:

Processzor	AMD XP 1900+
Alaplap	Abit KG7
Memória	256M DDR 266MHz
HDD	Maxtor 40G 7200RPM

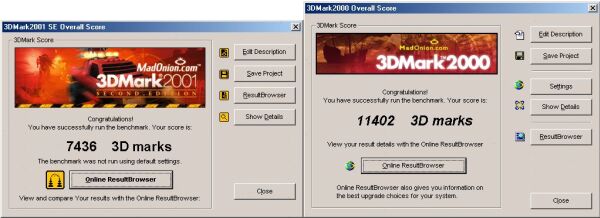

Kezdetben a 220/500MHz-es limit miatt csak ezt sikerült kihozni a kártyából:

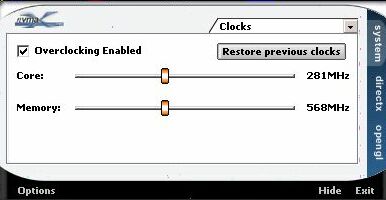

Végül kb. 10 kísérlettel megállapítottam, hogy a videokártya az adott hűtéssel eddig húzható:

Szerintem ez már kész csoda. Gondoljunk bele a Ti500-as GPU-ja csak 240MHz-en jár és Ti4400-as videokártya GPU-ja is 6MHz-el alacsonyabb frekin jár, mint amire most a Ti200-as GPU-ját sikerült felhúzni.

Memória frekvencia tekintetében is enyhén jónak számít a 568MHz, hisz a Ti4400-as kártyának csak 550MHz-en jár a memóriája.

De nem szabad padlót fogni, hisz ez csak egy Geforce 3-as videokártya és hiába sikerül kb. azonos frekvenciára felhúzni, nagyjából egy Ti4400-as szintjére a GPU akkor sem tud annyit, mint egy NV25-ös.

Ennyi volt a maximum:

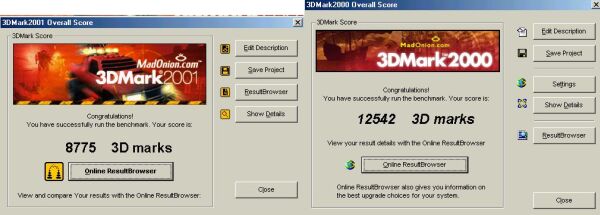

3DMark2000 default benchmarkja, a következő eredményt hozta (1024x768/16bit):

Jellemző	Gf3 Ti200 tuning	MX460	Ti4400	Ti4200	Ti4600
3DMark Result	12542	10117	12617	12002	13092
CPU Speed	745	677	719	720	722
Helicopter Low Detail	250.5 fps	188.1fps	236.7 fps	230.0 fps	245.3 fps
Helicopter Medium Detail	187.9 fps	142.8 fps	180.1fps	179.2 fps	186.6 fps
Helicpoter High Detail	112.5 fps	77.7 fps	126.2 fps	120.1 fps	133.0 fps
Adventure Low Detail	270.4 fps	230.7 fps	296.1 fps	293.2 fps	310.0 fps
Adventure Medium Detail	140.3 fps	126.8 fps	133.1 fps	129.9 fps	135.5 fps
Adventure High Detail	83.6 fps	77.0 fps	79.1 fps	78.0 fps	80.6 fps
Fill Rate (Single Texturing)	932.6 MTexels/s	592.6 MTexels/s	1072.9 MTexels/s	1002.2 MTexels/s	1174.8 MTexels/s
Fill Rate (Multi Texturing)	1844.0 MTexels/s	1174.4 MTexels/s	2126.1 MTexels/s	2023.0 MTexels/s	2326.9 MTexels/s
High Poligon Count (1 Light)	25837 kTriangles/s	18434 kTriangles/s	35988 kTriangles/s	34999 kTriangles/s	36869 kTriangles/s
High Poligon Count (4 Lights)	14918 kTriangles/s	15068 kTriangles/s	19613 kTriangles/s	19613 kTriangles/s	21318 kTriangles/s
High Poligon Count (8 Lights)	7852 kTriangles/s	8472 kTriangles/s	10711 kTriangles/s	1003.1 kTriangles/s	11739 kTriangles/s
8MB Texture Rendering Speed	742.0 fps	522.6 fps	873.0 fps	811.3 fps	961.1 fps
16MB Texture Rendering Speed	595.4 fps	476.3 fps	556.8 fps	521.2 fps	592.7 fps
32MB Texture Rendering Speed	333.2 fps	298.5 fps	201.5 fps	189.3 fps	317.5 fps
64MB Texture Rendering Speed	173.5 fps	155.0 fps	157.0 fps	148.4 fps	164.8 fps
Bump Mapping (Emboss, 3 pass)	442.1 fps	337.5 fps	516.2 fps	501.0 fps	567.5 fps
Bump Mapping (Emboss, 2 pass)	609.9 fps	406.3 fps	704.4 fps	689.7 fps	785.2 fps
Bump Mapping (Emboss, 1 pass)	628.1 fps	515.9 fps	1139.6 fps	1098.3 fps	1284.9 fps

3DMark2001 alatt (1024x768/32bit):

Jellemző	Gf3 Ti200 tuning	MX460	Ti4400	Ti4200	Ti4600
3DMark Score	8775	6109	9108	9051	9894
Game 1 (Low)	136.1 fps	111.8 fps	121.5 fps	120.9 fps	144.8 fps
Game 1 (High)	52.4 fps	48.2 fps	50.8ps	48.8 fps	51.7 fps
Game 2 (Low)	129.3 fps	98.8 fps	170.5 fps	170.0fps	181.2 fps
Game 2 (High)	73.4 fps	49.6 fps	97.9 fps	95.6 fps	103.6 fps
Game 3 (Low)	137.0 fps	103.1 fps	121.9 fps	117.5 fps	131.6 fps
Game 3 (High)	66.2 fps	50.8 fps	54.7 fps	51.1 fps	61.6 fps
Game 4	45.6 fps	----	45.1 fps	44.8 fps	49.0 fps
Fill Rate (Single Texturing)	834.1 MTexels/s	542.6 MTexels/s	951.5 MTexels/s	911.2 MTexels/s	1056.7 MTexels/s
Fill Rate (Multi Texturing)	1748.4 MTexel/s	611.0 MTexels/s	2121.1 MTexel/s	1967.2 MTexels/s	2322.6 MTexel/s
High Poligon Count (1 Light)	28.4MTriangles/s	30.8 MTriangles/s	46.0 MTriangles/s	45.0 MTriangles/s	48.8 MTriangles/s
High Poligon Count (4 Lights)	6.9 MTriangles/s	7.3 MTriangles/s	11.5 MTriangles/s	11.0 MTriangles/s	12.5 MTriangles/s
Bump Mapping	130.7 fps	----	135.8 fps	130.2 fps	150.2 fps
DOT3 (Bumps M)	132.5 fps	75.6 fps	135.6 fps	131.4 fps	149.2 fps
Vertex Shader	65.8 fps	43.2 fps	93.6 fps	92.8 fps	98.5 fps
Pixel Shader	99.6 fps	----	112.1 fps	110.3 fps	123.2 fps
Point Sprites	13.0 MSprites/s	10.2 MSprites/s	28.4 MSprites/s	27.8 MSprites/s	30.0 MSprites/s

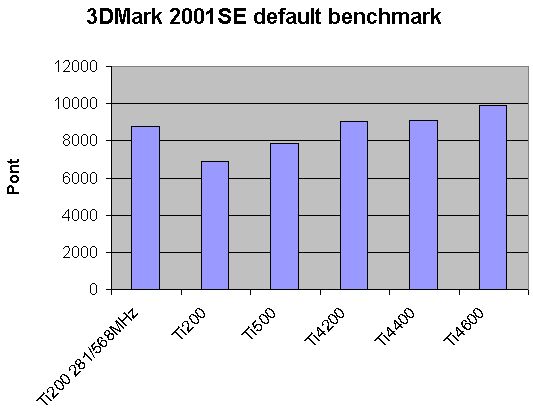

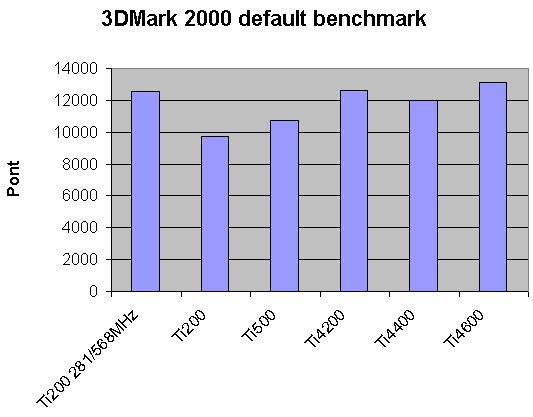

Végül két grafikon, ebből látszik, hogy a videokártyának az extrém hűtésével ugyan ütős lehet a gép, de túl sok macerával jár:
