Tuningolhatóság szempontjából jótékony hatással van az AMD XP processzorokra is a magas core feszültség...

Sokáig keresgéltem az Interneten, hogy miként lehetne az AMD 760-as chippel ellátott ABIT KG7-es alaplapot rábírni arra, hogy a processzor core feszültségét 1.85 Volt fölé lehessen emelni. Ha jól emlékszem karácsony elõtt fedeztem fel az Intercool-on a megoldást.

Ott is leírták, de én is szeretném felhívni a figyelmet, hogy a leírtakért senki nem vállal felelõsséget. Bármi tönkremehet (alaplap, processzor stb.) és az alaplap átalakítása után természetesen a garanciának is annyi!

Az átalakítás során egyben az alaplap hõszigetelését is megoldottam. Ugyanis a tegnapi FIX.TV mûsorában szerettem volna élõben egy gázhûtésû gépet bemutatni. De ez annyira lehûti a processzort, hogy kellõ hõszigetelés hiányában pillanatok alatt jégbe burkolózna minten a CPU foglalat környékén.

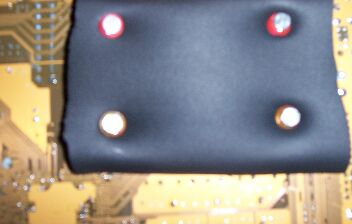

Elõször az alaplap hátulján jelenik meg a jég (tapasztalataim szerint), itt viszonylag egyszerû hõszigetelni:

Ezt a fekete hõszigetelõ anyagot klíma boltban vettem, klíma csõ hõszigetelõként. Nagyon puha, igen alacsony a fajhõje, így ideális hõszigetelõ anyag.

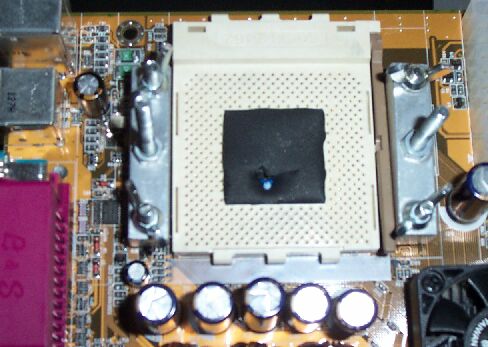

A CPU foglalat közepét is ki kellett töltenem hõszigetelõ anyaggal:

Nem véletlenül írtam az elõbb feltételes módban, hogy a "FIX.TV mûsorában szerettem volna" bemutatni, mert végül elmaradt a tegnapi Kreatív Klub a TV-ben. Történt ugyanis, hogy az élõ adás elõtt kb. 1 perccel a II. kerület nagy részén áramszünet volt, így 45 percig majdnem teljes sötétség uralkodott a stúdióban, csak a vészvilágítás és pár UPS-re kötött PC üzemelt. Majd legközelebb sort kerítünk a hûtés bemutatására, kellõ idõben meg fog jelenni a hírecske itt az overclock részben.

Térjünk vissza a core feszültség megemelésére. Azt olvastam, hogy két 50kOmos potméter (potenciométer, de a továbbiakban csak potméter), némi vezeték, szigetelõanyag páka, forrasztóón és kézügyesség szükséges.

Kísérleteim során kiderült, hogy 100kOmos potméter is megfelelõ (nem csoda, ilyen volt kéznél) és akár 1db is elegendõ (ez már érdekes).

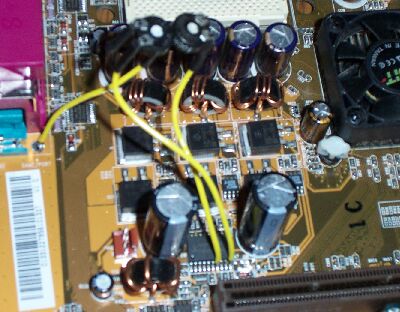

Az AGP slot felett találjuk a feszültség stabilizátor vezérlõ egységét. Az eredeti 2 potméteres megoldás így fest:

Vagy is a potmétetek csúszkájára csatlakozó lábakat összeforrasztottam és innen egy vezetékkel az párhuzamos port mellett található földelõ rézfóliához csatlakoztam.

Ekkor még mindkét potméternek 2-2 lába szabadon van. Kiválasztottam mindkettõbõl 1-1db-ot és a vezérlõhöz kötöttem 1-1 vezetékkel.

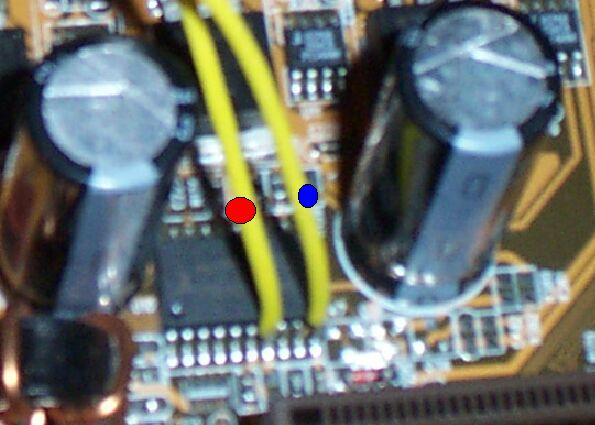

Itt a jobb szélsõ lábra csatlakozik az egyik vezeték. A másik hasonlóan két IC lábnyi szünet után…

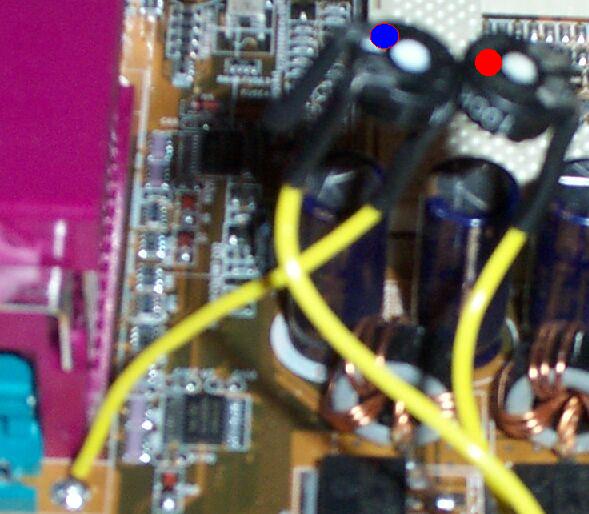

A potméterek közelrõl:

Piros és kék pöttyel megjelöltem õket az egyszerûség kedvéért. Az elõzõ és az azelõtti képekre is tettem piros és kék pontokat. A fennti képen a piros ponttal jelezett potméter tartozik az IC-s kép piros ponttal jelzett vezetékéhez, a kéknél hasonló a helyzet.

Megfigyeltem, hogy a kék ponttal jelzett potméterre nincs is szükség, úgy is könnyedén módosíthatom a CPU core feszültségét. Ekkor az IC-nél bemutatott piros és kék pöttyel jelölt vezetékek közül a kékre nincs is szükség.

Sõt a piros ponttal jelölt potmétert is megtakaríthatjuk:

Tételezzük fel, hogy azt szeretnénk, hogy ha a BIOSban 1.85 Voltot állítunk be, akkor 2 Voltot kapjon a CPU. Ekkor a piros pöttyel jelölt potméter helyére egy 33kOhmos ellenállást is forraszthatunk.

Természetesen a módosítás után a BIOSban a beállítható feszültségek (CPU Soft Menu) listáján nem jelenik meg 1.85 Voltnál nagyobb feszültség. Hanem ha az említett 33kOmos ellenállással turbósítjuk fel az IC-t, akkor 0.15 Voltot hozzá kell adni a beállított feszültséghez. De a BIOS hardver monitorozó részében, ahol a feszültségeket, hõmérsékleteket és a ventilátorok fordulatszámát kijelzi, már a helyes core feszültség látható.

Én AMD XP processzorral próbáltam. Egy biztos, a 2 Voltot nem köszönte meg a CPU, elképesztõen melegedett. Vízhûtéssel sem egyszerû hûteni, a próba során 1790MHz-en ment a módosítás után az 1600+-os (1400MHz) AMD XP. Amikor csak 1.85 Voltig tudtam emelni a feszültséget, akkor 1666MHz környékén volt csak stabil. (Mindez "mezei" vízhûtéssel értendõ.)

Léghûtéssel egészen biztosan nem merném kipróbálni ezt az extrém feszültségemelési módszert, egy egyszerûbb hûtõvel szinte biztos a CPU tönkremenetele. Egy drága rézbetétes 8000 RPM-es hûtõvel már lehetne kísérletezni, saccra a 55-65 fokos tartományban, ami az AMD XP-nél már soknak számít, fõleg a 65 fok.

Jó tanács: aki az ellenjavallatok ellenére végrehajtja a módosítást és a potméteres megoldást választja, az a beforrasztás elõtt tekerje középállásba a100kOmos potmétereket, mert ha ezt nem tesszük, akkor kapásból 50% esélyünk van arra, hogy az elsõ bekapcsoláskor kapásból 5 Voltot kap a CPU, aminek a következményeit gondolom nem kell ragoznom…
