Végre egy olcsó minőségi alaplap az ASUS-tól AMD Athlon/Duron processzorok számára...

Az olcsó alaplapokra legalább akkora az igény, mint a drága tuning alaplapokra. Tévedünk, ha azt hisszük, hogy az olcsó alaplap finoman szólva, szinte semmit nem tud, és ezért nem érdemes ilyet venni. Ezek között is találhatunk remek példányokat. Egy ilyen az ASUS-tól az A7V-E, az alaplapot a hardver árairól híres Demostudiótól kaptam tesztelésre.

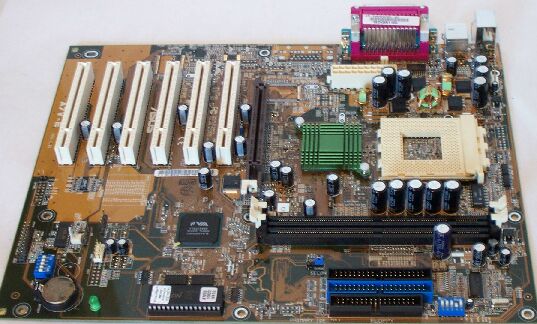

Az A7V-E alaplap a nettó 20eFt-os kategóriába tartozik. Ugyan nem tud annyit, mint a "nagyok", de erre sokszor nincs is szükség. Van integrált hangkártyás változata is, de a képen nem ez látható.

Noha a doboz hátuljára ráírták, hogy a CPU tuningra is lehetőség nyílik, ezt ne vegyük túl komolyan. Az alaplaphoz egy driver CD-t, két könyvecskét (User Manual és Quick Setup Guide), IDE ATA és floppy kábelből egy-egy darabot és egy USB bővítőt mellékelnek:

Fontos, hogy a 200MHz-es FSB-vel gyártott processzorok számára készült ez az alaplap. Ugyan a 266-os (FSB) CPU is beletehető az alaplapban, de csak 200MHz-es FSB-vel, ami azt jelenti, hogy pl. az 1.33MHz-es CPU csak 1000MHz-en fog működni.

Érdemes kicsit részletesebben szemügyre venni az alaplapot, nézzük az AGP csatlakozó végét:

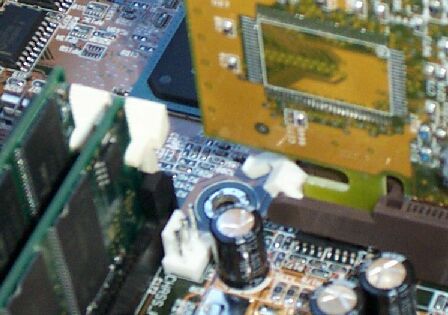

Egy ki fehér kallantyút találunk az AGP csatlakozó végén. Ezt, ha beakasztjuk, akkor elég jól rögzíti a kártya ezen oldalát. Szerintem ezt minden ilyen csatlakozóra rászerelhetnék a gyártók.

Nézzük meg közelebbről a CPU foglalat közepét:

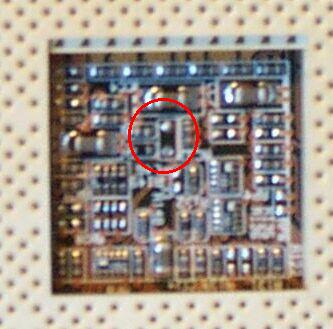

A CPU alatt nincs a CPU hátuljához felhajtható CPU hőmérsékletmérő, csak egy SMD termisztor. Ez így közel sem mér jól, így legalább 10 fokkal kevesebbet mutat a hőmérő (bár volt rá példa, hogy még nagyobb volt a differencia), mint egy olyan alaplapnál, ahol a CPU hátuljához hozzáér a hőmérsékletmérő. A képen pirossal bekarikáztam az SMD hőmérsékletmérő termisztort. (A bátrabbak tehetnek rá egy hatalmas szilikon pöttyöt a jobb hőátadás/mérés érdekében.)

A panel hátulján is érdekes dolgokat találunk:

A CPU foglalat mellett egy tápegység helyezkedik el, ez állítja elő pl. a CPU számára a mag feszültséget. Itt igen nagy áramok szaladgálnak, akár 50 Amper is folyhat! Ezért csíkokban megvastagították alul a fóliát. A gyártó azt írta, hogy ezzel az interferencia csökken így javul a stabilitás. Ám a legfontosabb szempont az, hogy vastagabb a fémezés, így a hirtelen áramingadozások során a feszültség alig ingadozik (vastagabb a vezeték).

Mielőtt egy ilyen alaplapot beépítünk olvassuk el a telepítési útmutatót. Ebből talán az a legfontosabb, hogy a CPU szorzóját állítsuk be az alaplapon található DIP kapcsolók segítségével. Alapban 11x-es szorzóra állítják. Ha erről elfeledkezünk és a processzor szorzó "lockos", akkor nem indul el a gép (kivéve ha 1.1-es Thunderbird lesz benne). Ha pl. az L1 hidakat a CPU-n grafittal vagy ezüsttel összekötöttük, akkor, ha a CPU is bírja, akkor a kíván szorzóval elindul.

Még egy DIP kapcsolósort találunk, azzal állíthatjuk be az FSB-t. De ezzel csak akkor működik, ha az AGP csatlakozó mellett található jumperrel letiltjuk a JumperFree módot. A DIP kapcsolósor segítségével 100, 103, 105 és 110MHz-re állíthatjuk az FSB-t, míg ha JumperFree módban van, akkor 90MHz-től 110MHz-ig állíthazjuk mindezt 1MHz-es lépésekben!

A memória frekvenciáját a CPU FSB-től külön állíthatjuk. Pontosabban 33MHz-el nagyobb frekvencián járhat a memória. De ha növeljük a CPU FSB-t, akkor ugyanilyen lépésekben nő a memória frekvencia. Ha pl. 100MHz-es az FSB (CPU számára), akkor 100 illetve 133MHz-en működhet a memória, míg ha 110MHz-re húzzuk a CPU-nak az FSB-t, akkor 110 vagy 143MHz-en működik.

Fontosnak tartom megemlíteni, hogy ha az alaplap 110MHz-en is stabil (FSB), így már csak egy jó CPU szükséges! Ugyan ez a 10%-os FSB emelési lehetőség nem számít valami soknak, de a semminél jobb.

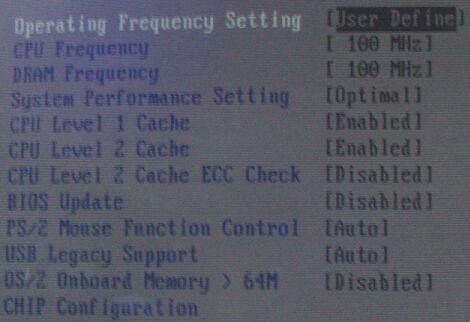

Még egy lényeges pontja van a BIOS beállításnak:

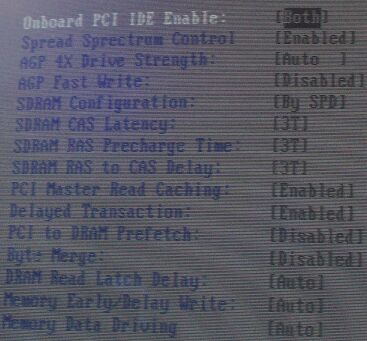

Sajnos a Monitorról készített képeket "nem szereti" a digitális fényképezőgép. Pl. egy Logitech Web kamerával e vibráció kiküszöbölhető, de ez nem volt kéznél. De a lényeg azért látszik. Alaphelyzetben CAS Latency RAS Percharge Time és a RAS to CAS Delay 3-3-3-ra van állítva. Ha bírj a memória, akkor a 2-2-2-es beállítással gyorsíthatunk a rendszeren. Ha nem bírja a memória, akkor érdemes kísérletezni, hogy egyéb, pl. 2-3-2-es beállítással működik-e? Talán a RAS to CAS Delay okozza a legtöbb galibát, ha túlhúzzuk a rendszert, így ha nem jó a 2-2-2-es beállítás, akkor a következő lépésben a 2-2-3-as értéket érdemes kipróbálni.

Az előző két kép után két dolog tűnhetett fel, az egyik, hogy nem lehet az AGP sebességét manuálisan állítani, mint pl. a sima A7V alaplapnál, a másik, hogy a sem a CPU szorzóját, sem a feszültségét nem módosíthatjuk a BIOS-ból. Tulajdonképpen ez utóbbi hiányosság korlátozza igazán a tuningot. De talán nincs is nagy értelme, mert ezzel a Chipsettel (200MHz FSB), nem lehet olyan komoly eredményeket elérni.

Teszt konfigurációnak a következő gépet állítottam össze:

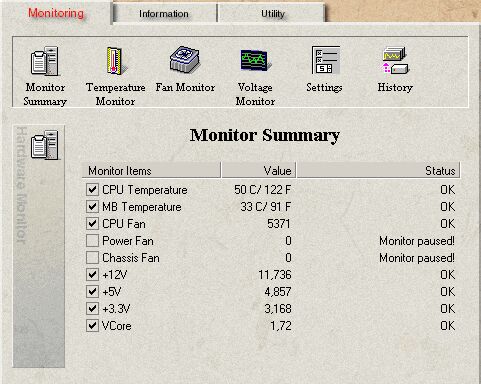

Az alaplap tesztek előtt formattálás után újratelepítem az operációs rendszert (jelen esetben WinMe), és telepítem a szükséges programokat illetve driveret. Amikor mindezzel elkészültem az ASUS PC Probe programmal ellenőriztem a hőmérsékleteket és a feszültségeket, íme:

Észrevettem az alaplap egy érdekes "hibájt", CPU túlmelegedés esetén felejt a BIOS. (A CPU-ra lesarkazásgátlót helyeztem és csak utána rögzítettem a CPU foglalatra a Cool121-es hűtőt. A Windows telepítése kezdetén rendre mindig lefagyott a számítógép. A gép resetelése után a BIOS beállítások törlődtek (tehát nem a BIOS-t reseteltem), minden a gyári értékre visszaállt. Néztem a CPU hőmérsékletet, 60 fok volt. Hát ez elég sok, de ezen a hőmérsékleten "elvileg" még működni kellene a CPU-nak. Végül levettem a CPU hűtőt, ekkor már egyből feltűnt, hogy a magon a szilikonzsír nem nyomódott teljesen vékonyra. Kivettem a CPU-t, illetve csak kivettem volna, mert az tűzforró volt. A hátulján a garancia matrica erősen megbarnult. Mint kiderült ez a lesarkazásgátló magasabb volt, mint az elődje (az is gyári volt). No ennyit a CPU hőmérséklet mérésről 60 fokot mutat és közben ég a papír a hátulján.... Végül visszatettem a régi, korábban már tesztelt lesarkazásgátlót és utána már tökéletesen működött minden.)

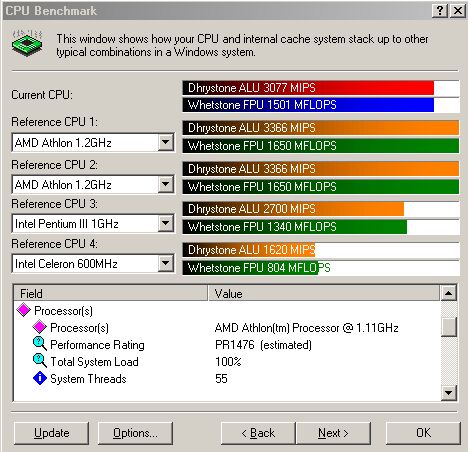

A SiSoft Sandrával megnéztem a CPU teljesítőképességét, bár ez az alaplaptól nem függ, a későbbi overclock miatt fontos lehet:

Említettem, hogy 110MHz-es FSB-vel működött 11-es szorzóval a Thunderbird, ekkor így módosult mindez:

Bár ezek nem olyan hatalmas gyorsulás, de legalább lehetőség nyílik némi overclockra. Elvileg 13x110 azaz 1430MHz-nél nem lehetne nagyobb frekvenciát elérni ezzel az alaplappal (110MHz FSB max.). Mivel most nem a CPU túlhajtás a fontos, így térjünk rá a memóriára.

A gyári beállítás szerint egyből 133MHz-en fog járni a memória, ezt visszavehetjük 100MHz-re (nem célszerű), most más csak az időzítéseket kell beállítani, úgy, hogy a rendszer stabil maradjon.

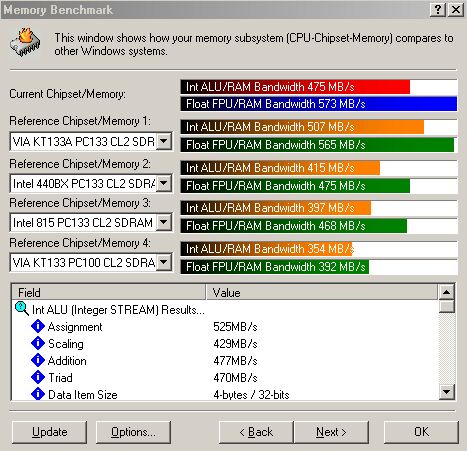

Nézzük mit lehet maximálisan CPU tuning nélkül kipréselni a memóriából (azért CPU tuning nélkül, mert a CPU FSB emelésre megemelné a memória frekvenciáját is):

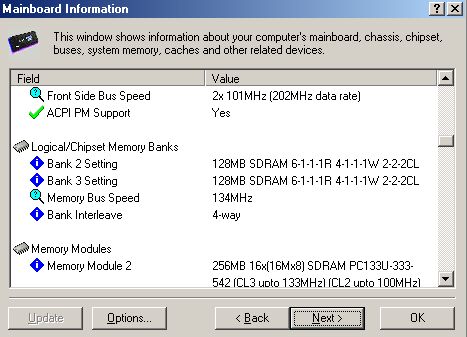

133MHz 2-2-2 beállítással

Ez azért már egyáltalán nem rossz eredmény! Táblázatosan összefoglaltam az a két esetet is, amikor 100MHz-en 3-3-3-as beállítással jár a memória, és amikor 143MHz-en 2-2-3-as beállítással:

Összehasonlításul egy KG7-es DDR memóriás alaplap 266-on ALU/RAM 630 MB/s. Ebből az is kiderül, hogy a DDR memória gyorsító hatása ugyan sokat számít, de nem dob akkorát a rendszeren, mint azt az ember várná.

A memória helyes beállítása és a minimális tuning összességében a gép 3D-s teljesítményére is kihat. Ennyot számít a Geforce 256-os kártyával (3Dmark2000, default 1024x768 16bit):

Ezzel a videokártyával az a tény, hogy a memória a leglustább beállítással üzemelt, vagy a végleteket 3-4%-os számított csak a grafikus teljesítmény. Mondjuk többre nem is számíthattunk...

Mindent egybe véve az alaplap árát és tudását figyelembe véve elég jó alaplappal van dolgunk. Stabil gépet építhetünk, minimális tuningolásra is lehetőség nyílik. Az integrált hangkártyás változat alig drágább, a 4 USB port bőven elegendő. Talán a 2db memóra bank kevésnek tűnhet (ha több viszonylag kis kapacitású memóriával rendelkezünk). Egy ilyen alapnál a stabilitás a legfontosabb és ebből jól vizsgázott az A7V-E.
