Ebben az alaplapban tökéletesen működnek a Tualatin CPU-k, de ezen kívül a CUSL2-höz képest alig változott rajta valami

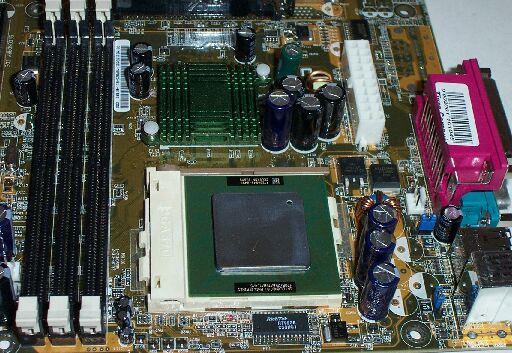

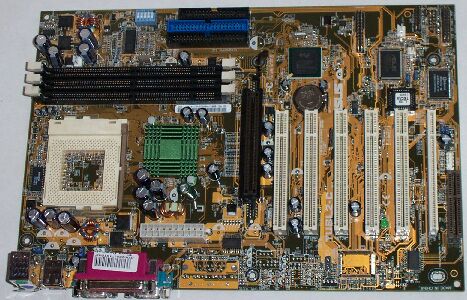

A Tualatin és a Tualatin magos Intel Pentium Celeron processzorok piacra dobásával egyre fontosabb szerephez jutnak a 815EP B0 chipsettel szerelt alaplapok, ilyen pl. az ASUS TUSL2 és TUSL2-C. Az alábbi képen TUSL2-C látható, a CPU foglalatban egy 1200MHz-es CPU lapul:

A TUSL2 és a TUSL2-C között az alapvető különbség az, hogy TUSL2 integrált videokártyával is rendelkezik. Opcionálisan mindkét alaplapot audio vezérlővel is elláthatják.

Processzor	Socket 370-es foglalat Intel Tualatin, Pentium III és Celeron 1-2 processzorok számára.
Chipset	Intel 815 EP (B0 Stepp) és Intel 82801 BA vezérlő
FSB	66/100/133MHZ
Memória	PC100/133, 3db DIMM SD foglalat, maximum 512Mbytos modulok számára
Slotok	1db AGP 6db PCI 1db CNR
Audio	Opcionálisan CMI-8738 6 csatornás vezérlő.
Extrák	JumperFree 1MHz-es lépésközzel állíthatő FSB Állítható CPU mag feszültség STR (Suspend to RAM) ASUS iPanel
Hátlapi csatlakozók	2db USB 2db Soros port 1db Párhuzamos port 2db PS/2-es port az egér és a billentyűzet számára Opcionális audio esetén audio I/O portok és GAME/MIDI port
BIOS	2Mb AWARD, PnP, ACPI, SM BIOS 2.3, TCAV, Green, Boot Block, DMI
Panel méret	20.8cm x 20.5 cm

Tartozékok: Használati útmutató, telepítő CD, UDMA 66/100 kábel, floppy kábel, USB bővítő 2db hellyel.

Szinte minden állítható ezen az alaplapon (FSB, Core feszültség, I/O feszültség, memória időzítés stb.). Így nyugodtan kijelenthetjük, hogy ez tuning alaplapnak is jó, annál is inkább, mivel a stabilitása is megfelelő. Talán az az egyetlen probléma, hogy az FSB-t a PCI számára csak 133MHz felett lehet negyedelni, így ha valaki az pl. 130MHz-es FSB-t használ, akkor a PCI sebessége jelentősen eltérhet a szabványos 33MHz-től, amit vagy bírnak a kártyák, vagy nem. (Tualatin CPU esetén 1.675 Volt lehet a maximális Core feszültség.)

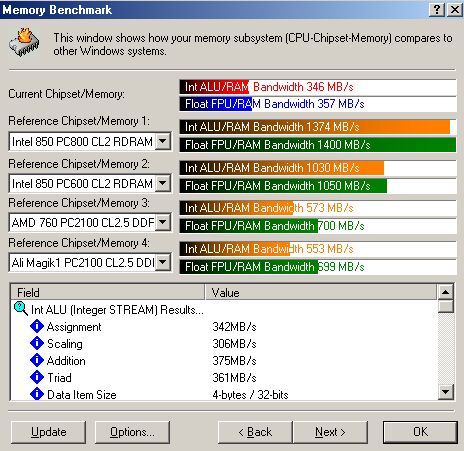

De nézzük inkább mire képes a chipset. A sebességet a SiSoft Sandra memória sebességmérőjével teszteltem, íme az eredmény:

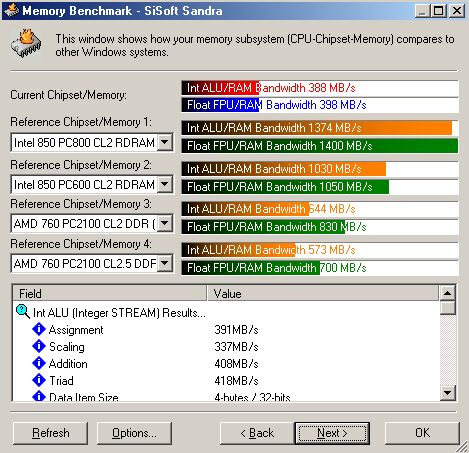

Mindhárom alaplapot 815 chippel látták el, de a sebességük különböző. Ennél jobb eredményt csak magasabb FSB-vel rendelkező processzorral lehet elérni, 125MHz-es FSB esetén ilyen értékre számíthatunk:

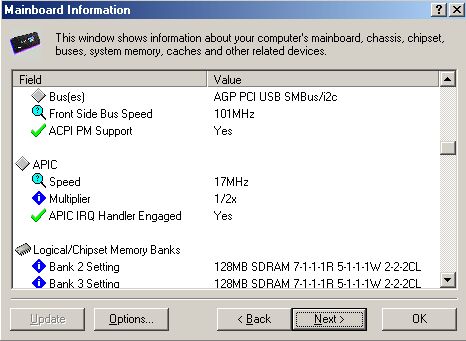

Itt is igaz, hogy ha a memória bírja, akkor 2:2:2-es beállítás esetén érhetjük el a legnagyobb sebességet. A beállítás sikerességéről szintén érdemes meggyőződni:

Nyílván az optimális beállítás a gép 3D-s teljesítményét is befolyásolja, bár ez elsősorban inkább a videokártyától függ. Egy ilyen tesztkonfigurációval:

Ilyen eredményeket kapunk a 3DMark 2000 Default (1204x768/16bit) sebességmérésére (az eredmények összehasonlíthatóságának érdekében még két alaplappal mért eredményt is feltüntettem):

Jellemző	Abit SA6 Geforce 256 Celeron 1200MHz	ASUS TUSL2-C Geforce 256 Celeron 1200MHz	ST6 Geforce 256 Celeron 1200MHz
3DMark Result	5501	6155	6096
CPU Speed	500	509	502
Helicopter Low Detail	111.3	131.3	131.7
Helicopter Medium Detail	82.5	94.6	94.1
Helicpoter High Detail	32.0	47.1	46.9
Adventure Low Detail	98.2	113.8	110.8
Adventure Medium Detail	69.0	77.2	76.4
Adventure High Detail	40.5	49.0	48.1
Fill Rate (Single Texturing)	433.0	537.2	537.2
Fill Rate (Multi Texturing)	499.9	604.0	603.9
High Poligon Count (1 Light)	8616	12176	12734
High Poligon Count (4 Lights)	7110	8139	8130
High Poligon Count (8 Lights)	3195	4384	4380
8MB Texture Rendering Speed	360.0	399.3	298.9
16MB Texture Rendering Speed	341.2	345.9	343.5
32MB Texture Rendering Speed	200.0	201.4	198.8
64MB Texture Rendering Speed	----	---	---
Bump Mapping (Emboss, 3 pass)	192.2	215.3	215.3
Bump Mapping (Emboss, 2 pass)	240.5	271.1	270.9
Bump Mapping (Emboss, 1 pass)	408.6	448.6	448.1

Összefoglalva: Mivel a CULS alaplapok után a TUSL elsősorban a Tualatin kompatibilitás miatt vált szükségessé, így az 1200MHz-nél nagyobb Tualatin magos processzorok is használhatók (természetesen más gyártóknak is van Tualatin kompatibilis alaplapja).
